언리얼 애님블루프린트·컨트롤릭: 베지어 곡선

베지어 곡선이란 무엇인가요?

베지어 곡선은 컴퓨터 그래픽스에서 자주 사용되는 특별한 종류의 선입니다. 상상해보세요, 당신이 연필로 부드럽고 아름다운 선을 그리려고 할 때, 몇 개의 점을 정하고 그 점들을 따라 자연스럽게 선을 만드는 것과 비슷해요. 이 곡선은 마치 마법처럼 여러 점(제어점)을 연결해 정말 멋지고 매끄러운 선을 만들어냅니다.

이 곡선은 프랑스 자동차 회사 르노의 엔지니어 피에르 베지어가 1960년대에 자동차 차체 곡면을 설계하려고 다듬은 방법입니다. 지금은 컴퓨터 폰트 디자인, 벡터 그래픽, 애니메이션의 속도 곡선까지 폭넓게 쓰입니다.

베지어 곡선의 작동 원리

베지어 곡선은 제어점들의 위치를 일정한 비율로 섞는 공식으로 만들어집니다. 곡선을 처음부터 끝까지 따라갈 때, 어느 구간에서 어떤 제어점의 비중이 커지느냐에 따라 모양이 정해집니다. 제어점을 한쪽으로 옮기면 곡선도 그쪽으로 끌려가지만, 시작점과 끝점을 뺀 나머지 제어점 위를 곡선이 실제로 지나가지는 않습니다. 자석이 실을 잡아당겨 휘게 하는 모습에 가깝습니다.

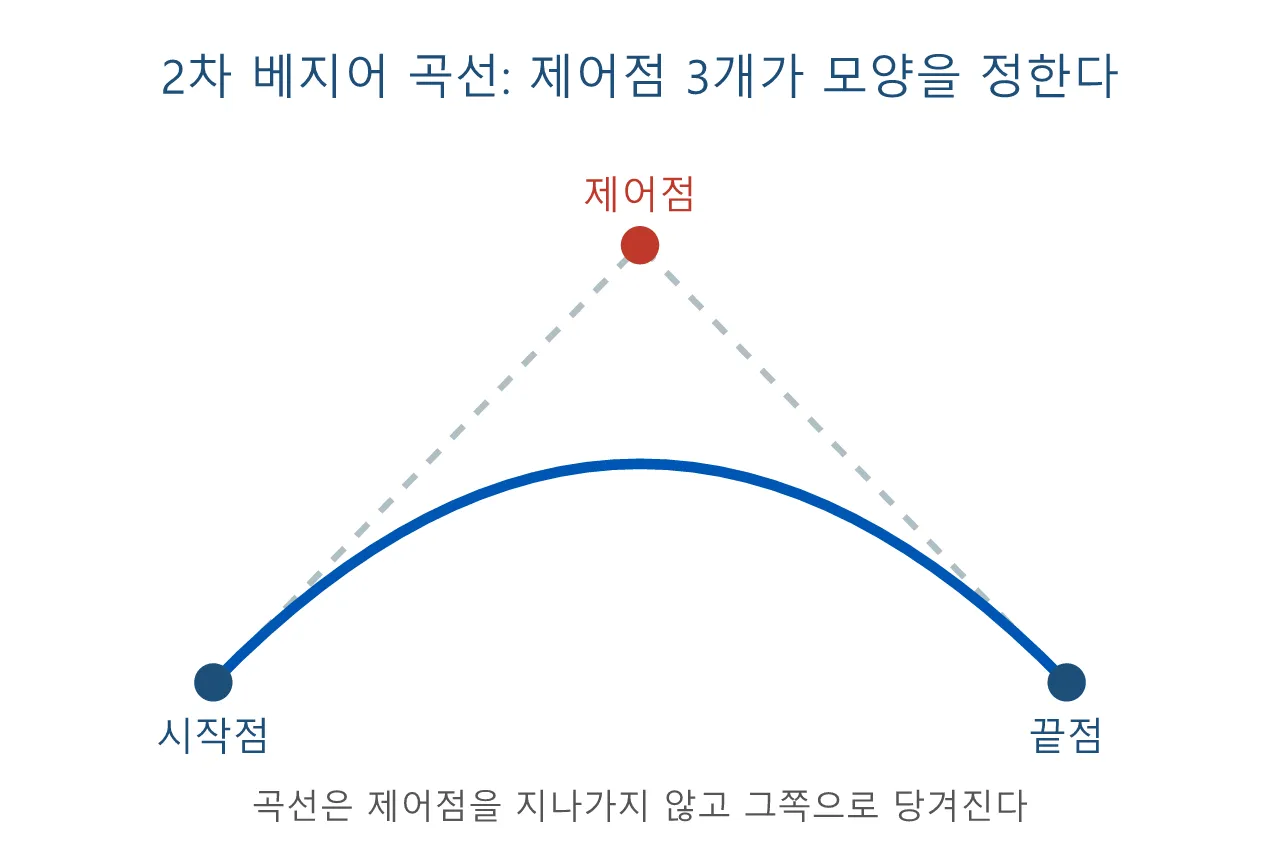

예를 들어, 세 개의 제어점을 사용하면 2차 베지어 곡선이 만들어집니다. 이 곡선은 시작점에서 끝점까지 부드럽게 이어지는 곡선이 되어, 복잡한 모양도 쉽게 표현할 수 있습니다. 이렇게 하면 복잡한 형태도 간단하게 그릴 수 있어 디자이너와 그래픽 아티스트들에게 매우 유용합니다.

알면 좋아지는 점

베지어 곡선에 대해 알게 되면 다음과 같은 이점이 있습니다:

• 복잡한 형태를 간단하게: 점 몇 개만으로 자동차 차체의 매끄러운 곡면이나 글꼴의 부드러운 모서리를 표현할 수 있습니다.
• 수정이 쉬움: 제어점을 조금 옮기는 것만으로 곡선 모양이 바로 바뀌어, 디자인을 고치고 다듬기가 유연합니다.
• 기술적 이해력: 벡터 그래픽과 디지털 아트가 어떤 원리로 그려지는지 알게 되어, 도구를 감이 아니라 근거로 다룰 수 있습니다.

모르면 겪는 문제

베지어 곡선에 대해 잘 모르면 다음과 같은 어려움을 겪을 수 있습니다:

• 디자인 제약: 자연스러운 곡선을 만들려고 할 때 어디를 잡아야 할지 몰라 원하는 형태에 닿지 못합니다.
• 제어점 감각 부족: 제어점의 위치가 곡선에 어떻게 반영되는지 모르면, 손이 가는 대로 옮기며 시행착오만 반복하게 됩니다.
• 과도한 제어점: 점을 필요 이상으로 늘리면 곡선이 울퉁불퉁해지고 나중에 수정하기도 어려워집니다.

실제 예시: 베지어 곡선의 활용

이 그래프는 곡선의 모양 자체가 아니라, 3차 베지어 곡선에서 네 개의 제어점이 각각 얼마나 큰 영향을 주는지 보여주는 가중치 곡선(번스타인 기저 함수)입니다. 가로축은 곡선을 따라가는 진행도(시작 0에서 끝 1), 세로축은 그 지점에서 각 제어점이 갖는 영향력입니다. 시작 부근에서는 첫 제어점의 영향이 가장 크고, 끝으로 갈수록 마지막 제어점의 영향이 커집니다. 제어점 하나를 옮겼을 때 곡선의 어느 구간이 주로 움직이는지가 이 그래프로 설명됩니다.

결론

베지어 곡선은 복잡한 형태를 쉽게 표현하고 조절할 수 있게 해주는 강력한 도구입니다. 초등학생들도 이해하기 쉽게 말하자면, 이는 마치 마법의 연필처럼 여러 점을 연결해 부드럽고 아름다운 선을 그릴 수 있게 해주는 것과 같아요. 이를 배우면 창의적인 디자인 작업이 훨씬 즐거워질 거예요!
