수학 기초: 4절 링크 — 기계 다리가 그리는 궤적

네 개의 다리가 움직이는 비밀: 네 막대 링크의 세계

네 막대 링크는 정식으로는 4절 링크(four-bar linkage)라고 불러요. 마치 네 개의 친구가 손을 잡고 함께 움직이는 장난감 같아요. 이 친구들을 각각 바(링크)라고 부르는데, 그중 하나는 바닥에 고정된 프레임이고 나머지 셋이 그 위에서 움직여요.

예를 들어, 펌프잭이라는 기계를 생각해보세요. 펌프잭은 땅 속의 석유를 끌어올리는 데 네 막대 링크를 사용해요. 이 기계의 네 개의 바들이 서로 연결되어 움직이면서 석유를 위로 끌어올려요.

네 막대 링크의 구성 요소

네 막대 링크는 네 개의 바와 네 개의 조인트로 이루어져 있어요. 각 바는 서로 연결되어 고리를 이루며, 조인트는 이 바들이 부드럽게 움직일 수 있게 해줘요.

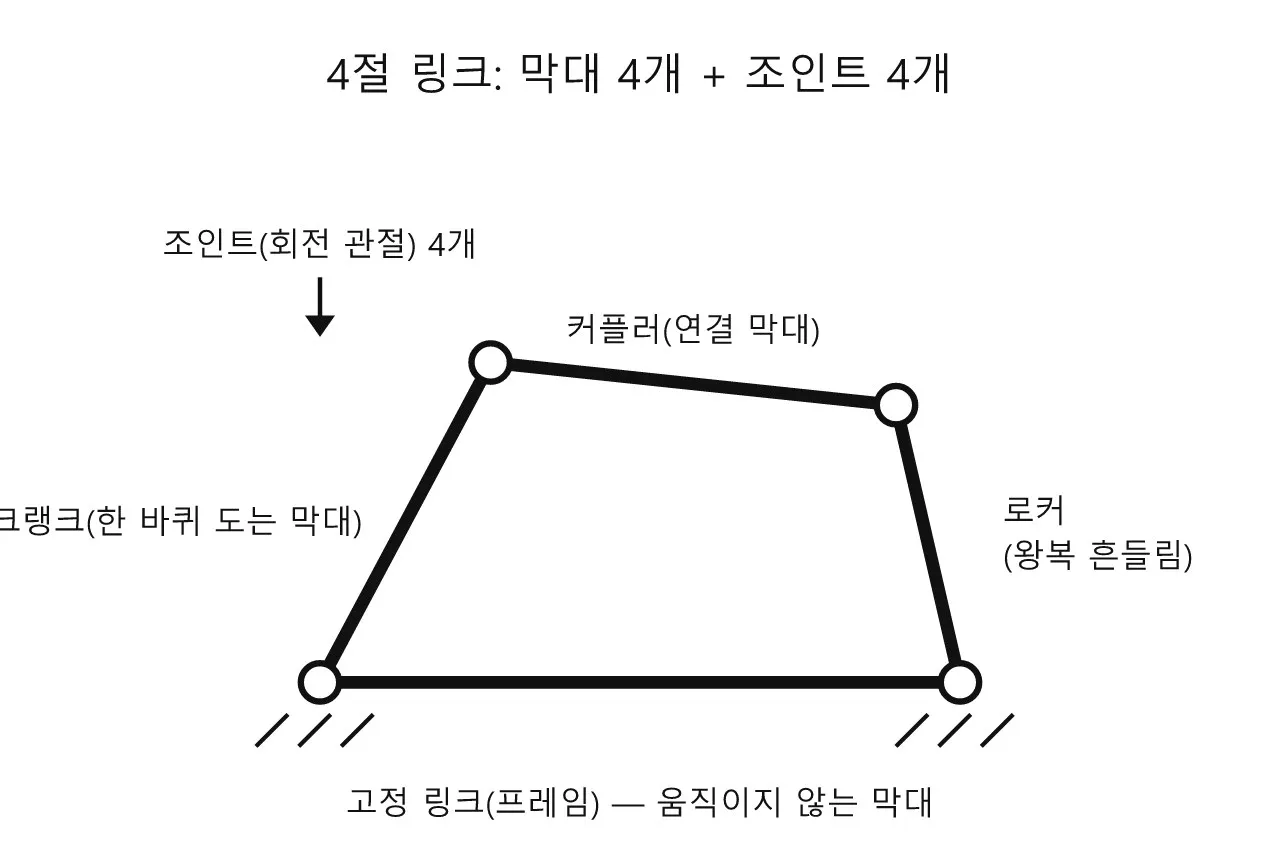

그림을 보면, 네 개의 바가 서로 연결되어 있는 모습을 볼 수 있어요. 조인트는 바들이 서로 움직이면서도 연결된 상태를 유지할 수 있게 돕는 중요한 부분이에요.

평면 네 막대 링크: 가장 기본적인 형태

평면 4절 링크는 네 개의 바가 모두 같은 평면(또는 서로 평행한 평면) 안에서만 움직이는 형태예요. 책상 위에서 장난감 자동차가 앞뒤 좌우로만 움직이고 위로는 뜨지 않는 것처럼 생각하면 돼요.

이런 형태의 링크는 매우 간단하면서도 다양한 기계에서 사용돼요. 예를 들어, 옛날의 농기구에서부터 현대의 로봇 팔까지 다양한 곳에서 찾아볼 수 있어요.

알면 좋아지는 점

네 막대 링크를 이해하면 기계가 어떻게 움직이는지 더 잘 알 수 있어요. 이건 마치 장난감을 조립하고 움직이는 방법을 배울 때처럼 재미있죠!

이런 지식을 알면 로봇이나 자동화 기계를 만들 때 큰 도움이 돼요. 막대 길이와 조인트 위치만 잘 정하면 복잡한 조종 장치 없이도 원하는 궤적을 그리게 만들 수 있고, 작은 공간에서도 큰 움직임을 뽑아낼 수 있거든요.

모르면 겪는 문제

반대로, 네 막대 링크의 작동 원리를 모르면 기계가 어떻게 움직이는지 이해하기 어려울 수 있어요. 마치 퍼즐 조각을 맞추는 것처럼 중요한 부분을 놓치게 될 수 있죠.

예를 들어 기계를 고치거나 개선하려고 할 때, 막대 길이와 조인트 위치가 동작을 결정한다는 걸 모르면 어디를 손봐야 할지 알기 어려워요. 원하는 동작을 정확히 맞추려면 길이와 각도를 계산해 가며 여러 번 시도해야 하는데, 원리를 알아 두면 그 과정이 훨씬 수월해져요.
